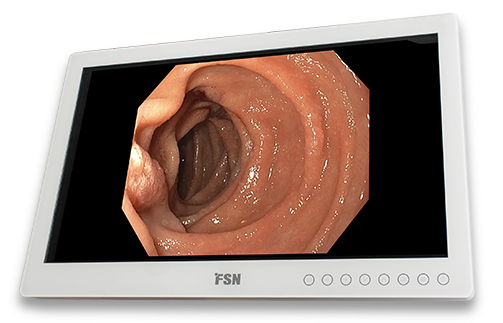

Tổng quan về màn hình phẫu thuật nội soi FS-E2102D
FSN FS-E2102D là màn hình y tế Full HD kích thước 21,5 inch, được thiết kế cho các môi trường chuyên môn như phòng mổ, phòng thủ thuật và các hệ thống hiển thị hình ảnh y tế. Với thiết kế gọn nhẹ, khả năng kết nối HDMI và DisplayPort cùng nhiều chế độ hiển thị, thiết bị phù hợp với các hệ thống cần màn hình chất lượng cao nhưng có không gian lắp đặt hạn chế.
Màn hình sử dụng tấm nền TFT LCD LED, độ phân giải 1920 × 1080 pixel và tỷ lệ khung hình 16:9. Bên cạnh khả năng hiển thị hình ảnh Full HD, FS-E2102D tích hợp các chức năng như phóng to, di chuyển vùng ảnh, đóng băng hình ảnh và hiển thị nhiều nguồn tín hiệu trên cùng màn hình.
1. Đặc điểm nổi bật của FSN FS-E2102D
- Màn hình y tế 21,5 inch Full HD: Độ phân giải 1920 × 1080 pixel, tỷ lệ khung hình 16:9.
- Hiển thị nhiều nguồn hình ảnh: Hỗ trợ các chế độ PIP, PBP và bố cục ba cửa sổ.
- Điều chỉnh hình ảnh linh hoạt: Hỗ trợ phóng to, di chuyển vùng ảnh và đóng băng hình ảnh.
- Kết nối phổ biến: Hai đầu vào HDMI 1.4, một đầu vào DisplayPort 1.2 và một đầu ra HDMI 1.4.
- Thiết kế không quạt: Hạn chế luồng khí do quạt tạo ra trong môi trường sử dụng.
- Mặt trước phẳng: Hỗ trợ vệ sinh bề mặt thuận tiện theo quy trình phù hợp của cơ sở y tế.
- Thiết kế gọn nhẹ: Có thể lắp đặt trên tay treo hoặc hệ thống tay đỡ tương thích.
- Lưu cấu hình người dùng: Hỗ trợ các thiết lập hình ảnh theo nhu cầu sử dụng.
2. Màn hình Full HD 21,5 inch cho hệ thống hình ảnh y tế
FS-E2102D có kích thước màn hình 21,5 inch với độ phân giải 1920 × 1080 pixel. Đây là cấu hình Full HD phù hợp với các nguồn tín hiệu hình ảnh có độ phân giải tương ứng.
Màn hình có độ sáng điển hình 350 cd/m², tỷ lệ tương phản 1000:1 và khả năng hiển thị 16,7 triệu màu. Dải màu được hiệu chuẩn theo BT.709, hỗ trợ tái tạo màu sắc theo đặc tính của thiết bị.
Góc nhìn ngang và dọc lên đến 178° theo thông số hãng công bố, giúp hình ảnh có thể được quan sát từ nhiều vị trí trong phòng khi điều kiện sử dụng phù hợp.
Với kích thước vừa phải, FS-E2102D có thể được xem xét cho các vị trí lắp đặt cần tiết kiệm không gian, chẳng hạn trên tay treo hoặc tay đỡ màn hình trong phòng mổ và phòng thủ thuật.
3. Hỗ trợ PIP, PBP và hiển thị ba cửa sổ
Một trong những tính năng đáng chú ý của FS-E2102D là khả năng bố trí nhiều nguồn hình ảnh trên cùng màn hình.
Picture-in-Picture (PIP)
PIP cho phép hiển thị một nguồn hình ảnh trong cửa sổ nhỏ nằm bên trong hình ảnh chính. Chế độ này có thể hữu ích khi người dùng cần quan sát đồng thời hình ảnh chính và một nguồn tín hiệu phụ tương thích.
Picture-by-Picture (PBP)
PBP cho phép hiển thị nhiều nguồn hình ảnh cạnh nhau trên cùng màn hình. Tùy theo bố cục, người dùng có thể theo dõi các nguồn tín hiệu cùng lúc mà không phải liên tục chuyển đổi giữa các đầu vào.
Bố cục ba cửa sổ
FS-E2102D còn hỗ trợ bố cục ba cửa sổ, giúp sắp xếp nhiều nguồn hình ảnh theo cấu hình được thiết bị hỗ trợ.
Các chế độ đa cửa sổ có thể hỗ trợ quy trình làm việc cần theo dõi nhiều nguồn hình ảnh. Số lượng nguồn thực tế và cách bố trí phụ thuộc vào cấu hình hiển thị được chọn và khả năng của hệ thống nguồn.
4. Các chức năng điều chỉnh hình ảnh
FSN FS-E2102D tích hợp những chức năng hỗ trợ người dùng điều chỉnh cách quan sát hình ảnh trực tiếp trên màn hình.
- Image Zoom: Phóng to hình ảnh để quan sát vùng cần chú ý.
- Image Pan: Di chuyển vùng hình ảnh khi sử dụng chức năng phóng to.
- Freeze: Đóng băng hình ảnh hiển thị tại thời điểm cần quan sát.
- Rapid Video Signal Detection: Hỗ trợ phát hiện tín hiệu video nhanh.
- User Presets: Lưu và gọi lại các cấu hình người dùng được hỗ trợ.
Các chức năng này giúp người dùng chủ động hơn khi thiết lập hình ảnh theo nhu cầu quan sát và điều kiện sử dụng thực tế.
5. Kết nối HDMI và DisplayPort
FS-E2102D hỗ trợ các giao diện video phổ biến để kết nối với thiết bị có đầu ra tín hiệu tương thích.
| Giao diện | Số lượng | Chức năng |
|---|---|---|
| HDMI 1.4 Input | 2 | Tiếp nhận tín hiệu hình ảnh đầu vào |
| DisplayPort 1.2 Input | 1 | Tiếp nhận tín hiệu DisplayPort |
| HDMI 1.4 Output | 1 | Xuất tín hiệu hình ảnh theo cấu hình hỗ trợ |
Ngoài các cổng video, thiết bị có cổng nguồn DC, cổng USB phục vụ chức năng được hỗ trợ, GPIO, RS-232C và Ethernet dành cho các chức năng tương ứng. Màn hình cũng có đầu ra nguồn 5V cho phụ kiện tương thích.
Khi lựa chọn màn hình, cần kiểm tra đầu ra hình ảnh của hệ thống nội soi hoặc thiết bị nguồn, độ phân giải, tần số tín hiệu và yêu cầu kết nối để bảo đảm tương thích.
6. Thiết kế phù hợp với môi trường phòng mổ
FS-E2102D được thiết kế với vỏ máy không quạt và mặt trước phẳng. Thiết kế này hỗ trợ việc vệ sinh bề mặt thuận tiện hơn theo quy trình vệ sinh và khử khuẩn phù hợp với hướng dẫn sử dụng của nhà sản xuất.
Các góc vỏ màn hình được bo tròn nhằm giảm nguy cơ va chạm gây tổn thương trong môi trường làm việc có nhiều thiết bị và nhân viên y tế.
Với trọng lượng màn hình khoảng 5,48 kg và hỗ trợ lắp đặt VESA 100 × 100 mm, thiết bị phù hợp để xem xét khi bố trí trên tay treo hoặc tay đỡ tương thích. Việc lựa chọn giá đỡ cần căn cứ vào tải trọng cho phép và cấu hình lắp đặt thực tế.
7. Thông số kỹ thuật màn hình FSN FS-E2102D
| Thông số | Đặc điểm |
|---|---|
| Model | FSN FS-E2102D |
| Loại thiết bị | Màn hình y tế |
| Kích thước màn hình | 21,5 inch |
| Công nghệ màn hình | TFT LCD LED |
| Độ phân giải | 1920 × 1080 pixel (Full HD) |
| Tỷ lệ khung hình | 16:9 |
| Vùng hiển thị hoạt động | 476,06 × 267,79 mm |
| Độ sáng điển hình | 350 cd/m² |
| Tỷ lệ tương phản điển hình | 1000:1 |
| Số lượng màu | 16,7 triệu màu |
| Dải màu | BT.709 hiệu chuẩn |
| Góc nhìn | 178° ngang / 178° dọc |
| Thời gian đáp ứng điển hình | 22 ms (rise and fall) |
| Độ trễ điển hình | Tối đa 2 ms theo tài liệu hãng |
| Xử lý bề mặt | Chống phản chiếu, chống bám vân tay |
| Chế độ hiển thị | PIP, PBP, ba cửa sổ |
| Chức năng hình ảnh | Zoom, Pan, Freeze |
| Đầu vào hình ảnh | 2 × HDMI 1.4, 1 × DisplayPort 1.2 |
| Đầu ra hình ảnh | 1 × HDMI 1.4 |
| Cấp bảo vệ IP | IP33 |
| Nguồn điện | Bộ chuyển đổi AC/DC, đầu vào AC 100–240V, đầu ra DC 12V/5A |
| Công suất tiêu thụ tối đa | 45W |
| Kích thước màn hình | 527,9 × 334,5 × 58,9 mm (rộng × cao × sâu) |
| Khối lượng màn hình | Khoảng 5,48 kg |
| Chuẩn lắp đặt | VESA 100 × 100 mm |
| Chứng nhận theo tài liệu hãng | ANSI/AAMI ES60601-1, CAN/CSA C22.2 No. 60601-1, EN 60601-1, EN 60601-1-2, CE, MDR (EU) 2017/745 Class I Medical Device |
Lưu ý: Thông số kỹ thuật được tổng hợp từ tài liệu FSN FS-E2102D. Nhà sản xuất có thể cập nhật thông số mà không cần thông báo trước; vui lòng đối chiếu datasheet mới nhất khi lựa chọn và triển khai thiết bị.
8. Ứng dụng của màn hình phẫu thuật nội soi FS-E2102D
Với kích thước 21,5 inch, độ phân giải Full HD và các chức năng hiển thị đa cửa sổ, FS-E2102D có thể được xem xét cho các hệ thống hình ảnh y tế có yêu cầu tương thích, bao gồm:
- Hệ thống nội soi: Hiển thị tín hiệu video từ thiết bị nội soi có đầu ra tương thích.
- Phòng mổ: Hiển thị hình ảnh phục vụ quy trình chuyên môn theo cấu hình hệ thống.
- Phòng thủ thuật: Bố trí màn hình tại vị trí cần quan sát hình ảnh y tế.
- Hệ thống nhiều nguồn hình ảnh: Sử dụng PIP, PBP hoặc bố cục ba cửa sổ để theo dõi các nguồn tín hiệu được hỗ trợ.
Việc lựa chọn màn hình cần dựa trên yêu cầu hiển thị của thiết bị nguồn, vị trí lắp đặt, khoảng cách quan sát và điều kiện sử dụng của cơ sở y tế.
